精密磨床 G300 G350 (品牌：日本津上）
精密磨床 G300 G350 (品牌：日本津上）
精密磨床 G300 G350(品牌：日本津上）

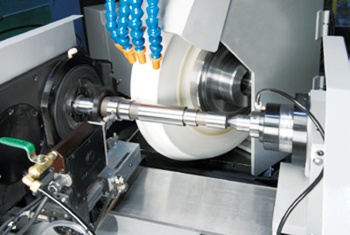

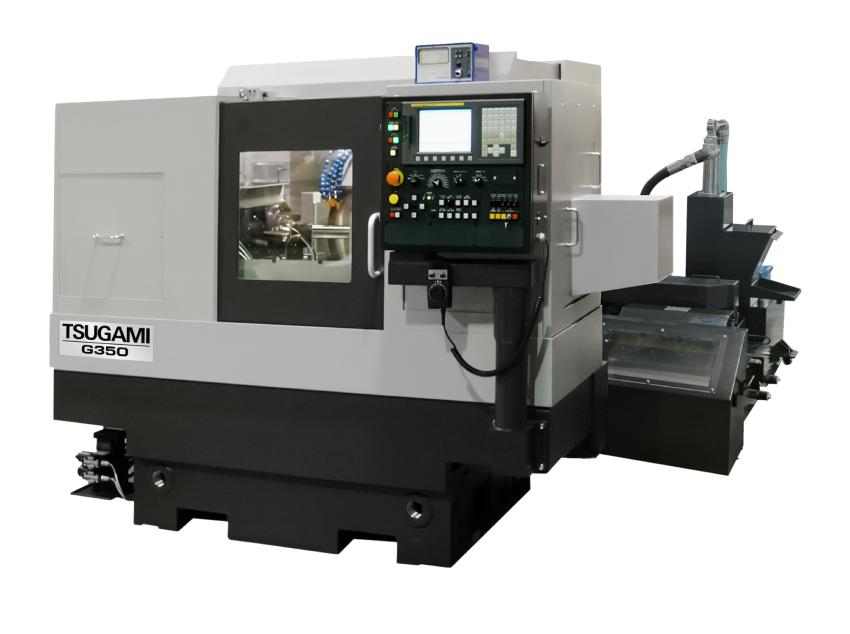

一、精密磨床 G300 G350 （品牌：日本津上）機床結構主圖與結構圖
二、精密磨床 G300 G350 （品牌：日本津上）特征
特征
・ 穩定的加工精度
砂輪軸采用津上獨有的高剛性動壓軸承
導軌麵采用平穩性強、精密度高的V-平導軌結構
・ 高能效性
G300：砂輪直徑φ510、砂輪軸電機標配7.5kW(選配11kW)
G350：砂輪直徑φ610、砂輪軸電機標配11kW(選配15kW)
可進行高精度磨削及重負荷磨削
・ 高功能性
標配固定主軸台
標配液壓式尾座台
・ 高生產性
配備整機式防護罩，改善作業環境
標配充實，並繼承以往機型的豐富選配，
可應對多品種工件的加工
三、精密磨床 G300 G350 （品牌：日本津上）參數表
Feature
| 機床參數 | G300S-300 G300A-300 |
G300S-500 G300A-500 |
| 中心距 | 300mm | 500mm |
| 回轉（直徑） | 300mm | |
| 砂輪外徑×最大寬度 | S: 405×75mm, A: 510×100mm | |
| 砂輪線速度 | 2,700m/min | |
| 快移速度（X/Z） | X軸 16m/min Z軸 20m/min | |
| 主軸台標準類型 | 固定 | |
| 主軸台頂尖規格 | MT.No4 | |
| 尾座軸行程 | 50mm（ 液壓） | |
| 尾座台頂尖規格 | MT.No4 | |
| 砂輪軸電機 | 7.5kW | |
| 主軸電機 | 1.6kW | |
| 砂輪軸潤滑油箱 | 15L | |
| 液壓油箱 | 20L | |
| 冷卻液箱 | 360L | |
| 長× 寬× 高 | 2,460×3,300×1,800mm | 2,825×3,300×1,800mm |
| 機器重量 | 4,700kg | 5,000kg |
| 機床參數 | G350S-300 G350A-300 |
G350S-500 G350A-500 |
| 中心距 | 300mm | 500mm |
| 回轉（直徑） | 350mm | |
| 砂輪外徑×最大寬度 | S,A: 610×125mm | |
| 砂輪線速度 | 2,700m/min | |
| 快移速度（X/Z） | X軸 16m/min Z軸 20m/min | |
| 主軸台標準類型 | 固定 | |
| 主軸台頂尖規格 | MT.No4 | |
| 尾座軸行程 | 50mm（ 液壓） | |
| 尾座台頂尖規格 | MT.No4 | |
| 砂輪軸電機 | 11kW | |
| 主軸電機 | 3kW | |
| 砂輪軸潤滑油箱 | 15L | |
| 液壓油箱 | 20L | |
| 冷卻液箱 | 360L | |
| 長× 寬× 高 | 2,460×3,300×1,800mm | 2,825×3,300×1,800mm |
| 機器重量 | 4,900kg | 5,200kg |
| 機床參數 | G350S-750 G350A-750 |
G350S-1000 G350A-1000 |
| 中心距 | 750mm | 1,000mm |
| 回轉（直徑） | 350mm | |
| 砂輪外徑×最大寬度 | S,A: 610×125mm | |
| 砂輪線速度 | 2,700m/min | |
| 快移速度（X/Z） | X軸 16m/min Z軸 20m/min | |
| 主軸台標準類型 | 固定 | |
| 主軸台頂尖規格 | MT.No4 | |
| 尾座軸行程 | 50mm（ 液壓） | |
| 尾座台頂尖規格 | MT.No4 | |
| 砂輪軸電機 | 11kW | |
| 主軸電機 | 3kW | |
| 砂輪軸潤滑油箱 | 15L | |
| 液壓油箱 | 20L | |
| 冷卻液箱 | 360L | |
| 長× 寬× 高 | 3,330×3,300×1,800mm | 4,056×3,300×1,800mm |
| 機器重量 | 5,500kg | 6,600kg |
對技術規格的特殊需求，請向各營業所或正規經銷商谘詢。
