一、產品型號 1： MVR28/34Dx
| 立柱門內寬的距離 | 2,800 | |
| 工件安裝麵至主軸端麵的距離 | std. 2,050 | opt. 2,550・3,050・3,550・4,050 |
產品型號 2： MVR33/39Dx
| 立柱門內寬的距離 | 3,300 | |
| 工件安裝麵至主軸端麵的距離 | std. 2,050 | opt. 2,550・3,050・3,550・4,050 |
產品型號 3：MVR38/44Dx
| 立柱門內寬的距離 | 3,800 | |
| 工件安裝麵至主軸端麵的距離 | std. 3,050 | opt. 2,050・2,550・3,550・4,050 |
產品型號 4：MVR43/49Dx
| 立柱門內寬的距離 | 4,300 | |
| 工件安裝麵至主軸端麵的距離 | std. 3,050 | opt. 3,550・4,050 |
二、產品 特點
切削深度大、切削效率高
-
主軸旋轉為最高等級4,000min-1
主軸轉速4,000min-1 最高轉矩2,793N-m（285kgfmin-1）
最高輸出功率達45kW的大功率機床
主軸電動機和減速齒輪箱配置在滑枕上方
利用二級變速螺旋齒輪驅動主軸
橫導軌移動采用間隔0.001mm的NC指令
可定位於理想加工位置
配置400mm×400mm大型方滑枕
采用邊長400mm的大型方滑枕，可實現強力切削。
采用雙排圓柱滾子軸承，配備φ130mm的高功率主軸
軸承采用油霧潤滑。另外，在軸承箱外部循環流動冷卻油采用帶自鎖功能的刀具鎖緊裝置
標準配置#50錐孔&端麵雙麵限製（BIG+）
在利用長形刀具的強力切削提高加工麵的品質中發揮威力

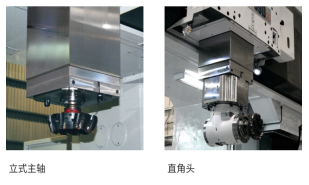

三、產品 圖片
四、產品 規格
規格如下 ：
項目 / 型號 MVR28/34Dx MVR33/39Dx MVR38/44Dx MVR43/49Dx 工作台 作業麵積 寬度 2,000 2,500 3,000 3,500 長度 4,000
（opt. 5,000、6,000、8,000）5,000
（opt. 6,000、8,000）承重（ton/m） 25/4.0
（opt. 30/5.0、36/6.0、48/8.0）35/5.0
（opt. 42/6.0、56/8.0）立柱門寬 2,850 3,550 3,850 4,350 主軸端麵到工件安裝麵的距離 2,050
（opt. 2,550、3,050）
（opt. 3,550、4,050）3,050
（opt. 2,050、2,550）
（opt. 3,550、4,050）3,050
（opt. 3,550、4,050）
-主軸頭 滑枕尺寸 φ400 主軸轉速（min-1） 7～4,000 主軸電機輸出功率（連續/30分鍾）（kW） 37/45（opt. 45/55） ATC刀具數量（把） 60
（opt. 80、100、120、160、200、240）機床重量（kg/作業麵長度 mm） 107,000/4,000 110,000/4,000 118,000/5,000 121,000/5,000
