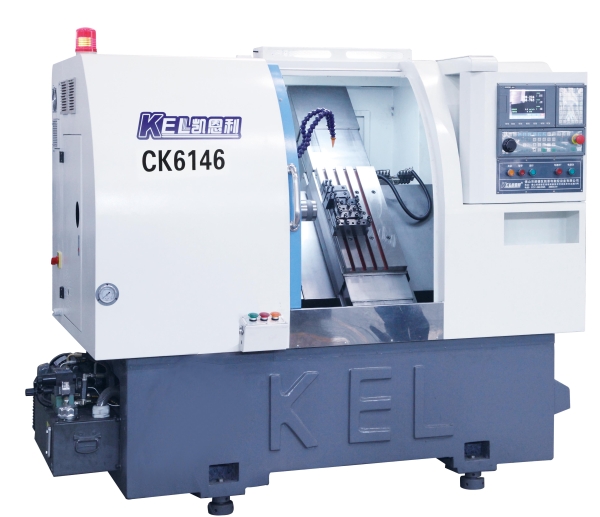

CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機 — 高配置 數控車床NO2
|
一、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 參數表
CKX6146C排刀機(∠45斜床身排刀機/X軸行程850mm、Z軸行程280mm）基本技術參數表 |
||||||||
| 項目 | 項目名稱 | 參數與規格 | 單位 | 項目 | 項目名稱 | 參數與規格 | 單位 | |
| 主 軸 | 主軸鼻端（筒夾座） | A2 — 5 ASA | 液壓尾座 | 液壓尾座 | 無 | |||
| 主軸中心高度到地麵 | 1075 | mm | 液壓站 | 工位/功率（看產品選型） | 位/KW | |||
| 主軸中心高度到前麵距離 | 450 | mm | 機械精度 | X軸最小設定單位 | 0.001 | mm | ||
| 主軸中心高度 | 50 | mm | Z軸最小設定單位 | 0.001 | mm | |||
| 單元主軸外徑 | φ170 | mm | X軸/Z軸重複定位精度 | 0.003 | mm | |||
| 主軸通孔直徑 | φ56 | mm | X軸/Z軸定位精度 | 0.003 | mm | |||
| 主軸拉杆直徑(可過棒料) | φ46 | mm | 表麵粗糙度 | 0.4～1.6 | 々 | |||
| 加工範圍 | 床身上最大回轉直徑（最大旋徑） | Φ350 | mm | 內存程序容量 | KB | |||
| 刀架上床身上最大回轉直徑（最大旋徑） | Φ170 | mm | 圓度 | ≤0.003 | mm | |||
| 最大加工零件直徑(盤類/軸類) | Φ310/Φ100 | mm | 錐度 | ≤0.005/100 | mm | |||
| 最大加工長度 | 230 | ㎜ | 刀具 | 標準方刀尺寸(外圓方刀尺寸) | 20X20 | mm | ||
| 最大棒料通孔直徑 | Φ45 | mm | 最大鏜刀杆直徑(內孔鏜刀尺寸) | ￠20 | mm | |||
| 自動送料最大直徑 | ￠43×2500 | mm | 可裝刀座數量 | 7把排刀 | PCS | |||
| 床身 | 床身傾角(床身結構) | 45° | 刀座中心高度 | 86 | mm | |||
| 床身機座 | 一體/分體鑄件 | 可選 | 刀座中心高度 | 86 | mm | |||
| （電機）電控係統 | 主軸馬達功率 | 4.4 /5.5 (可選配) | kw | 容 量 | 水箱容量 | 95 | L | |
| 變頻器 | 5.5 | kw | 液壓油容量 | 60 | L | |||
| 主軸最高轉速 | 45-4000（設計時：理論6000-8000） | rpm | 潤滑油容量 | 2 | L | |||
| 主軸轉數級數 | 無級 | 級 | 總功率 | 總功率(總裝機空量約) | 8.8-10 | kw | ||
| 主軸馬達輸出扭力 | 36 | N－m | 外型尺寸 | 長×寬×高 | 2160×1380×1850 | mm | ||
| X軸進給伺服馬達功率（看產品選型） | 0.85~1.3~1.5 | kw | 重量 | 2900 | kg | |||
| X軸進給伺服馬達功率（看產品選型） | 0.85~1.3~1.5 | kw | 占地麵積 | 3 | ㎡ | |||
| X軸進給伺服馬達扭力（看產品選型） | 4.4-6.0 | N-m | ||||||
| X軸進給伺服馬達扭力（看產品選型） | 4.4-6.0 | N-m | ||||||
| 移動範圍 | X軸行程 | 850 | mm | |||||
| Z軸行程 | 280 | mm | ||||||
| X軸快移速度（看產品選型） | 20-25-30 | m/min | ||||||
| Z軸快移速度（看產品選型） | 20-25-30 | m/min | ||||||
| 機床隨機配件表 | ||||||||
| 項目序號 | 項目名稱 | 參數與規格 | 單位 | 項目 | 項目名稱 | 參數與規格 | 單位 | |
| 1、 | 嗦咀 | 個 | 1 | |||||
| 2、 | 夾頭 | 個 | 1 | |||||
| 3、 | 拉杆 | 條 | 1 | |||||
| 4、 | 係統說明書 | 份 | 1 | |||||
| 5、 | 工具箱 | 套 | 1 | |||||
| 6、 | 方刀座 | 個 | 2 | |||||
| 7、 | 鏜孔刀座 | 個 | 2 | |||||
| 8、 | 腳踏開關 | 個 | 1 | |||||
|
二、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 材料表
CK6146∠45斜床身高配置表（排刀機） |
||||||
| 機械部分 客戶： | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 床身 | HT250 | 鑄件 | 1台 | ||
| 2 | 大拖板 | HT250 | 鑄件 | 1塊 | ||
| 3 | 小拖板 | HT250 | 鑄件 | 1塊 | ||
| 4 | 主軸箱 | HT250 | 鑄件 | 1隻 | ||
| 5 | 主軸普森 | PC170套筒式（采用NSKP4軸承） | 台 灣 | 1條 | ||
| *** | 主軸健椿 | PC170套筒式 | ||||
| *** | 主軸羅昱 | PC170套筒式 | ||||
| *** | 主軸品薑 | A2-5(台灣TPIP4軸承) | 台灣 | 優惠 ￥3000元 | ||
| 6 | 主軸轉速 | 5000轉/分 | ||||
| 7 | 主軸通孔 | φ56-拉杆通孔φ46 | ||||
| 8 | 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | ||
| 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | |||
| 9 | 絲杆軸承 | 25TAC62 | 德國FAG | 6隻 | ||
| 10 | 線軌 | HGH30CA760（Z軸最大行程：230mm) | 台灣上銀 | 2條 | ||
| 線軌 | HGH25CA700(X軸最大行程：700mm) | 台灣上銀 | 2條 | |||
| 11 | 回轉缸 | 眾義 | 台灣 | 1台 | 優先推薦 | |
| *** | 回轉缸 | 輇鑫、佳賀 | 台灣 | 可選項 | ||
| 12 | 機架 | 鑄鉄 | 1套 | (可選)鋼板焊接、優惠 ￥4000元 | ||
| 13 | 防護罩 | 1套 | ||||
| 14 | 大罩 | 1套 | ||||
| 電器部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 係統 | 新代6T-A | 台 灣 | 1台 | 可選(台灣寶元508A) | |
| 2 | 驅動器 | 安川1.3KW | 武漢 | 2台 | 可選項（合資— 邁信1.5KW） | |
| 3 | 伺服電機 | 安川1.3KW | 武漢 | 2台 | 可選項（合資— 邁信1.5KW） | |
| 4 | 變頻器 | 奧地特5.5KW | 深圳 | 1台 | 可選項 | |
| 5 | 主軸電機（變頻） | 美事科5.5KW-4極 | 上 海 | 1台 | 優先推薦 | |
| ** | 主軸電機（伺服）電機 | 吉泰科5.5KW-4極 | 上海 | 1台 | 增加￥3000元 | |
| ※※ | 主軸電機(伺服電機) | 北京超同步5.5KW-4極 | 北京 | 1台 | 增加￥3000元 | |
| 6 | 液壓泵電機 | 群力0.75KW | 台 資 | 1台 | ||
| 7 | 電動潤滑泵 | HL2202-210X 、BBE2232 | 中日合資 | 1台 | (可選)二個選一個 | |
| 8 | 液壓變量泵 | 弋力VP-20(花鍵)、益聖VP-20 | 台灣原裝進口 | 1台 | (可選)二個選一個 | |
| 9 | 腳踏開關 | 1個 | ||||
| 附加配件 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 單刀架（長） | 1個 | ||||
| 2 | 單刀架（短） | 1個 | ||||
| 3 | 雙刀架（短） | 1個 | ||||
| 4 | 雙刀架（長） | 1個 | ||||
| 5 | 鑽孔刀架（中心鑽） | 2個 | ||||
| 6 | 鑽夾頭（延長杆） | 1套 | ||||
| 7 | 縮套(軸頭） | 1個 | ||||
| 8 | 嗦咀 | 1個 | ||||
| 9 | 拉杆 | 1條 | ||||
| 10 | 係統說明書 | 1本 | ||||
| 11 | 工具箱 | 附帶:六角匙9條.呆板：8-19：5把 | 1個 | |||
三、CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 機床結構特點
| 機床結構特點 Construction and feature of machine tool | |||
| ■ 適用於重負荷和連續切削，可保持長久的高精度和優質的表麵精糙度。 | |||
|
■ 高精度、高剛性、重負荷主軸。
|
|||
|
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大範圍自動無級調速，整支主軸由台灣普森專業主軸廠家生產。主軸軸承為前三後二排列,更能承受較強衝擊。主軸設計轉速可達8000rpm/min。
|
|||
| ■ 剛性好，操作、排屑方便。 | |||
|
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，並經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。
|
|||
|
■ 高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。絲杆兩端按加工中心兩頭預拉，剛性更高。
|
|||
|
兩軸傳動由伺服電機與精密滾珠絲杆通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑係統對直線導軌及滾珠絲杆強製潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。 |
|||
|
■ 液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置，噪間小、油溫低。
|
|||
|
■ 采用台灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
|
|||
|
■ 采用優美的全封閉防護罩，防水性能好。活動門開啟輕鬆自如。
|
|||
|

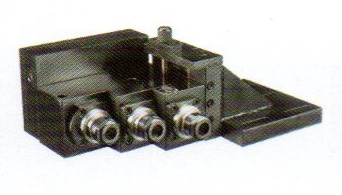

■ 控製係統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鑽、攻、銑功能。
|
|||
|
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用台灣進口的大排量冷卻泵。
|
|||
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。
|
■ 操作係統：主要采用新代係統、寶元係統 為主（高端機種采用：三菱係統、法那科、西門子）
■ （選配）數控車床油浴送料機
