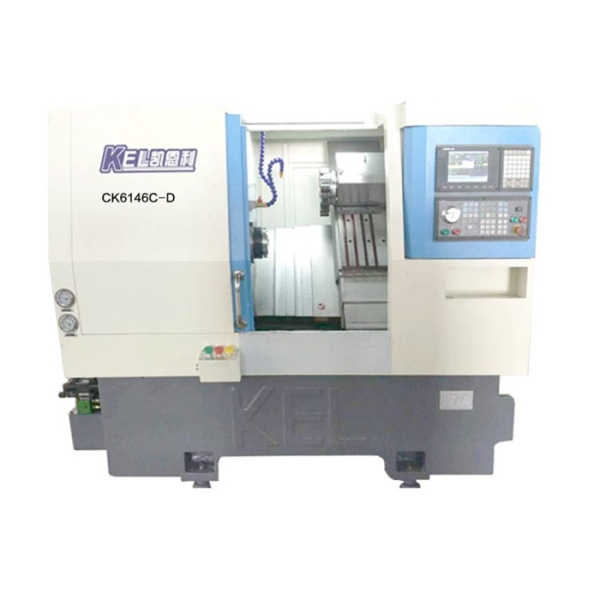

一、CKX6146C-D∠45斜床身數控車床(標準刀塔機）—標配高配置參數表

KEL-46機型—CK6146A-D/CK6146C-D刀塔機∠45斜床身機刀塔機（高配置車床）——基本技術參數表
項目	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位
主軸	主軸鼻端（筒夾座）/主軸規格	A2 — 5		床身	床身傾角		45°
	主軸中心高度到地麵	1075	mm	床身	床身結構	一體/分體	可選
	單元主軸外徑	mm	φ170	機械精度	Z軸重複定位精度	0.003	mm
	主軸中心高度到前麵距離	450	mm		X軸重複定位精度	0.003	mm
	主軸通孔直徑	φ56	mm		表麵粗糙度	0.4～1.6	々
加工範圍	床身上最大回轉直徑（最大旋徑）	Φ420	mm		內存程序容量		KB
	刀架上最大回轉直徑（最大旋徑）	Φ160	mm		圓度	≤0.003	mm
	最大加工零件直徑	Φ160	mm		錐度	≤0.005/100	mm
	最大加工長度	210	㎜	刀塔	液壓塔刀	8工位轉塔刀架(刀塔型號: Y130-T8)	台
	最大棒料通孔直徑	Φ45	mm	刀塔	刀塔中心高度	mm	80
	自動送料最大直徑	￠40×2500	mm	刀具	標準方刀尺寸	25X25	mm
（電機）電控係統	主軸馬達功率	4 可選配	kw		內徑刀座直徑	￠20	mm
	變頻器	5.5	kw		可裝排刀數量	4—6	PCS
	主軸最高轉速	45-4500	rpm		最大鏜刀杆直徑	mm	φ25
	主軸轉數級數	無級	級	液壓尾座	液壓尾座		無
	主軸馬達輸出扭力	36	N－m	容量	水箱容量	95	L
	X軸進給伺服馬達功率（看產品選型）	0.85~1.5	kw		液壓油容量	60	L
	X軸進給伺服馬達功率（看產品選型）	0.85~1.6	kw		潤滑油容量	2	L
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m	總功率	總功率	8.5-9.0	kw
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m	其它	外型尺寸	2600×1480×1770（長×寬×高0	mm
移動範圍	X軸最小設定單位	0.001	mm		重量	2600	kg
	Z軸最小設定單位	0.001	mm		占地麵積	3	㎡
	X軸行程（看產品選型）	700-850	mm
	Z軸行程（看產品選型）	220-280	mm
	X軸快移速度（看產品選型）	18-25-30	m/min
	Z軸快移速度（看產品選型）	18-25-30	m/min
機床隨機配件表
項目序號	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位

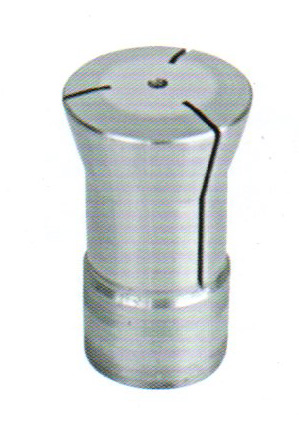

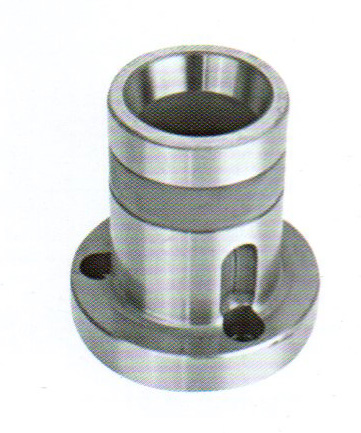

1、	嗦咀	個	1

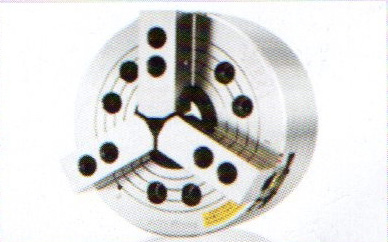

2、	夾頭	個	1
3、	拉杆	條	1
4、	係統說明書	份	1
5、	工具箱	套	1
6、	方刀座	個	4
7、	鏜孔刀座	個	2
8、	腳踏開關	個	1

二、CKX6146C-D∠45斜床身數控車床(標準刀塔機）—標配高配置主要材料清單

（1）主要材料清單一：

CK6146∠45斜床身標準配置表（刀塔機）
機械部分
序號	名稱	型號	材質	產地	數量	備注
1	床身	HT250	鑄件		1台
2	底座	HT250	鑄件		1套
3	大拖板	HT250	鑄件		1塊
4	小拖板	HT250	鑄件		1塊

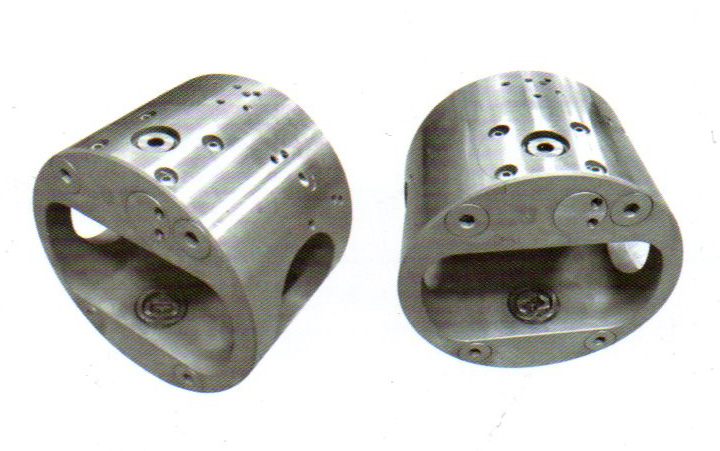

5	主軸箱	HT250	鑄件		1隻
6	主軸	PC170套筒式（采用NSKP4軸承）		廣州	1條	可選項
7	主軸轉速	5000轉/分
8	主軸通孔	φ46
9	絲杆	R32-10K3-558-736		台灣上銀	1條
9	絲杆	R32-10K3-558-736		台灣上銀	1條
10	絲杆軸承	25TAC62		洛研	6隻
11	線軌	HGH30CA760（Z軸最大行程：230mm)		台灣上銀	2條
11	線軌	HGH25CA700(X軸最大行程：700mm)		台灣上銀	2條
12	回轉缸			廣州	1台
13	防護罩				1套
14	機架	鑄鉄加 3500元			1套
15	大罩				1套
15	液壓刀塔	8工位佳速		台灣	1套
電器部分
序號	名稱	型號	材質	產地	數量	備注
1	係統	新代6T-A		台灣	1台	可選項
2	驅動器	邁信		武漢	2台	可選項
3	伺服電機	邁信		武漢	2台	可選項
4	變頻器	奧地特		深圳	1台	可選項
5	主軸電機	德驅馳4KW-4極		上海	1台	可選項
6	液壓泵電機	群力0.75KW		台資	1台
7	電動潤滑泵	BE2232		中日合資	1台
8	液壓變量泵	益聖VP-20		台灣原裝進口	1台
9	腳踏開關				1個
附加配件
序號	名稱	型號	材質	產地	數量	備注
1	單刀架（長）				1個
2	單刀架（短）				1個
3	雙刀架（短）				1個
4	雙刀架（長）				1個
5	鑽孔刀架（中心鑽）				2個
6	鑽夾頭（延長杆）				1套
7	縮套(軸頭）				1個
8	嗦咀				1個
9	拉杆				1條
10	係統說明書				1本
11	工具箱	附帶:六角匙9條.呆板：8-19：5把			1個

（2）主要材料清單二：

CK6146∠45斜床身高配置表（刀塔機）
機械部分客戶：正銘
序號	名稱	型號	材質	產地	數量	備注
1	床身	HT250	鑄件		1台
2	大拖板	HT250	鑄件		1塊
3	小拖板	HT250	鑄件		1塊
4	主軸箱	HT250	鑄件		1隻
5	主軸普森	PC170套筒式（采用NSKP4軸承）		台灣	1條	可普森
6	主軸品薑	A2-5(台灣TPIP4軸承)		台灣		優先推薦
***	主軸普森	PC170套筒式（采用NSKP4軸承）		台灣	1條	可選項
6	主軸轉速	5000轉/分
8	主軸通孔	φ56-拉杆通孔φ46
8	絲杆	R32-10K3-558-736		台灣上銀	1條
8	絲杆	R32-10K3-558-736		台灣上銀	1條
9	絲杆軸承	25TAC62		德國FAG	6隻
10	線軌	HGH30CA760（Z軸最大行程：230mm)		台灣上銀	2條
10	線軌	HGH25CA700(X軸最大行程：700mm)		台灣上銀	2條
11	回轉缸	眾義		台灣	1台	優先推薦
***	回轉缸	輇鑫、佳賀		台灣		可選項
12	機架	鑄鉄			1套	(可選)鋼板焊接
13	防護罩				1套
14	大罩				1套
15	液壓刀塔	（8工位）六鑫		台灣	1套	(可選)佳速
電器部分
序號	名稱	型號	材質	產地	數量	備注
1	係統	新代6T-A		台灣	1台	可選項
2	驅動器	邁信1.5KW		武漢	2台	可選項
3	伺服電機	邁信1.5KW		武漢	2台	可選項
4	變頻器	奧地特5.5KW		深圳	1台	可選項
5	主軸電機（變頻）	美事科5.5KW-4極		上海	1台	優先推薦
**	主軸電機（伺服）電機	吉泰科5.5KW-4極		上海	1台	優先推薦
※※	主軸電機(伺服電機)	北京超同步5.5KW-4極		北京	1台	增加￥3000元
6	液壓泵電機	群力0.75KW		台資	1台
7	電動潤滑泵	HL2202-210X 、BBE2232		中日合資	1台	(可選)二個選一個
8	液壓變量泵	弋力VP-20(花鍵)、益聖VP-20		台灣原裝進口	1台	(可選)二個選一個
9	腳踏開關				1個
附加配件
序號	名稱	型號	材質	產地	數量	備注
1	單刀架（長）				1個
2	單刀架（短）				1個
3	雙刀架（短）				1個
4	雙刀架（長）				1個
5	鑽孔刀架（中心鑽）				2個
6	鑽夾頭（延長杆）				1套
7	縮套(軸頭）				1個
8	嗦咀				1個
9	拉杆				1條
10	係統說明書				1本
11	工具箱	附帶:六角匙9條.呆板：8-19：5把			1個

（3）主要材料清單三：

CK6146∠45斜床身高配置表（刀塔機）
機械部分客戶：
序號	名稱	型號	材質	產地	數量	備注
1	床身	HT250	鑄件		1台
2	大拖板	HT250	鑄件		1塊
3	小拖板	HT250	鑄件		1塊
4	主軸箱	HT250	鑄件		1隻
5	主軸普森	PC170套筒式（采用NSKP4軸承）		台灣	1條	優先推薦
***	主軸健椿	PC170套筒式				可選項
***	主軸羅昱	PC170套筒式				可選項
***	主軸品薑	A2-5(台灣TPIP4軸承)		台灣		優惠￥3000元
6	主軸轉速	5000轉/分
8	主軸通孔	φ56-拉杆通孔φ46
8	絲杆	R32-10K3-558-736		台灣上銀	1條
8	絲杆	R32-10K3-558-736		台灣上銀	1條
9	絲杆軸承	25TAC62		德國FAG	6隻
10	線軌	HGH30CA760（Z軸最大行程：230mm)		台灣上銀	2條
10	線軌	HGH25CA700(X軸最大行程：700mm)		台灣上銀	2條
11	回轉缸	眾義		台灣	1台	優先推薦
***	回轉缸	輇鑫、佳賀		台灣		可選項
12	機架	鑄鉄			1套	(可選)鋼板焊接
13	防護罩				1套
14	大罩				1套
15	液壓刀塔	（8工位）六鑫		台灣	1套	(可選)佳速
電器部分
序號	名稱	型號	材質	產地	數量	備注
1	係統	新代6T-A		台灣	1台	可選項
2	驅動器	安川1.3KW		武漢	2台	可選項（合資— 邁信1.5KW）
3	伺服電機	安川1.3KW		武漢	2台	可選項（合資— 邁信1.5KW）
4	變頻器	奧地特5.5KW		深圳	1台	可選項
5	主軸電機（變頻）	美事科5.5KW-4極		上海	1台	優先推薦
**	主軸電機（伺服）電機	吉泰科5.5KW-4極		上海	1台	優先推薦
※※	主軸電機(伺服電機)	北京超同步5.5KW-4極		北京	1台	增加￥3000元
6	液壓泵電機	群力0.75KW		台資	1台
7	電動潤滑泵	HL2202-210X 、BBE2232		中日合資	1台	(可選)二個選一個
8	液壓變量泵	弋力VP-20(花鍵)、益聖VP-20		台灣原裝進口	1台	(可選)二個選一個
9	腳踏開關				1個
附加配件
序號	名稱	型號	材質	產地	數量	備注
1	單刀架（長）				1個
2	單刀架（短）				1個
3	雙刀架（短）				1個
4	雙刀架（長）				1個
5	鑽孔刀架（中心鑽）				2個
6	鑽夾頭（延長杆）				1套
7	縮套(軸頭）				1個
8	嗦咀				1個
9	拉杆				1條
10	係統說明書				1本
11	工具箱	附帶:六角匙9條.呆板：8-19：5把			1個

三、CKX6146C-D∠45斜床身數控車床(標準刀塔機）—標配高配置
機床結構特點

機床結構特點 Construction and feature of machine tool

■ 適用於重負荷和連續切削，可保持長久的高精度和優質的表麵精糙度。

■ 高精度、高剛性、重負荷主軸。

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大範圍自動無級調速，整支主軸由台灣普森專業主軸廠家生產。主軸軸承為前三後二排列,更能承受較強衝擊。主軸設計轉速可達8000rpm/min。

■ 剛性好，操作、排屑方便。

高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，並經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。

大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。

■ 高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。絲杆兩端按加工中心兩頭預拉，剛性更高。

高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。

兩軸傳動由伺服電機與精密滾珠絲杆通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑係統對直線導軌及滾珠絲杆強製潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。

■ 液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置，噪間小、油溫低。

液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置
