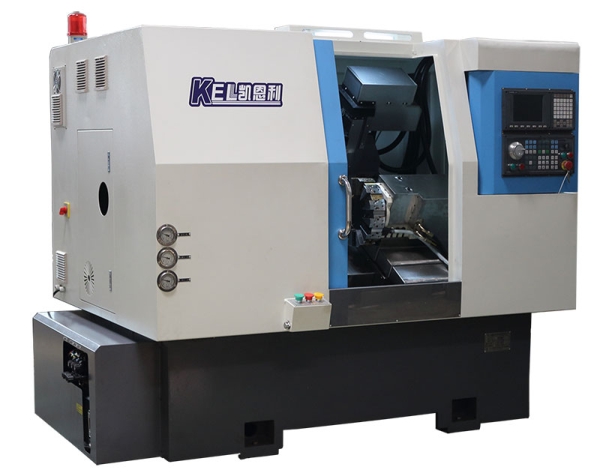

CK6146D-Y∠30斜床身車銑複合機(46刀塔+帶Y軸+4側動力頭+4端動力頭) —高配置
一、CK6146D-Y∠30斜床身車銑複合機(46刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置 參數表
CKX6146D—Y(刀塔帶Y軸帶動力頭車銑複合機)∠30斜床身高配置表
一、
主要技術參數
序號
項目名稱
單位
項目參數表
※※
移動範圍
1、
最大行程（X/Z/Y）
㎜
850/280/180 (850/280/206)
2、
最小設定單位（X/Z/Y）
㎜
0.001
3、
速度移動（X/Z/Y）
m/min
22/22/15（30/30/15可選）
※※
加工範圍
４、
床身上最大回轉直徑
㎜
Φ350
５、
最大加工直徑 盤件/軸件
㎜
Φ310/φ100
６、
最大加工外圓長度
㎜
230
７、
最大棒料直徑
㎜
Φ45
※※
主軸
８、
主軸端部形式
A2-5
９、
主軸轉數級數
級
無
１０、
主軸中心高
mm
65
１１、
主軸轉數範圍
r.p.m
45-4500（設計時：理論6000-8000）
１２、
主軸通孔直徑
㎜
Φ56
※※
電機
1３、
主電機功率
kw
4.4/5.5(可選）
14、
進給電機
kw
1.3/1.5(可選）
※※
刀具
15、
外圓方刀尺寸
㎜
20×20
16、
內孔鏜刀尺寸
㎜
φ20
17、
換刀方式
轉塔式就近換刀
18、
換刀時間
S
0.2
19、
換刀定位精度
0.003
20、
刀架最大裝刀量
把
刀塔+Y軸五軸動力頭（四側四端）
※※
動力頭
21、
動力頭電機
kw
1.3
22、
動力頭轉速
4000
23、
動力頭最大夾持
㎜
ER20/φ13
24、
動力頭最大攻牙
M
M8
※※
尾座
（沒有）
25、
尾座錐度
M14
26、
尾座套筒
Φ70
27、
尾座行程
㎜
100
※※
其它
28、
重複定位精度（X/Z/Y）恒溫下
㎜
0.003
29、
定位精度
mm
0.005
30、
床身結構
45度
31、
總裝機空量約
kw
10
32、
機床淨重
Kg
2900
33、
外形尺寸（長×寬×高）
㎜
2160×1380×1850
二、
主要材料清單
1、
主軸電機
中國3.7KW/5.5KW(日本安川4.4KW)伺服電機
2、
主軸軸承
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）
3、
數控係統
北京KND、台灣寶元、新代(注:可選日本三菱或發那科)
4、
伺服係統（驅動器+電機）
日本安川1.3KW/邁信1.5KW
5、
X、Z軸滾珠絲杆
台灣銀泰或上銀P3級重負荷滾珠絲杆（φ32）
6、
X、Z軸直線導軌
台灣銀泰或上銀P級重負荷直線導軌
7、
X、Z軸軸承
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）
8、
刀架形式
台灣佳速八工位刀塔+2位動力頭（佳速、六鑫、新鑫--可選）
9、
液壓回轉油缸
台灣回轉油缸
10、
液壓站
台灣變量油泵、液壓電機、液壓電磁閥+風冷係統
11、
電腦潤滑係統
河穀
二、CK6146D-Y∠30斜床身車銑複合機(46刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置 主要材料清單
（1）主要材料清單一 ：
| CK6146D-Y∠30斜床身車銑複合機(46刀塔+帶Y軸+4側動力頭+4端動力頭)—高端配置表(新代21TB、X/Z 電機日本安川1.3kw） | ||||||
| 機械部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 床身 | HT250 | 鑄件 | 1台 | ||
| 2 | 底座 | HT250 | 鑄件 | 1套 | ||
| 3 | 大拖板 | HT250 | 鑄件 | 1塊 | ||
| 4 | 小拖板 | HT250 | 鑄件 | 1塊 | ||
| 5 | 主軸箱 | HT250 | 鑄件 | 1隻 | ||
| 6 | 主軸普森 | PC160套筒式（采用NSKP4軸承） | 台灣 | 1條 | 優先推薦 | |
| ** | 主軸健椿 | PC150套筒式A2-5（NSKP4軸承） | 台 灣 | 1條 | 可選項 | |
| ** | 主軸品江 | A2-5(台灣TPIP4軸承) | 台灣 | 可選項 | ||
| 7 | 主軸轉速 | 正常運行速度：3000轉/分（加工速度可達4000-4500轉/分，理論設計速度：6000轉/分 | ||||
| 8 | 主軸通孔 | φ56-拉杆通孔φ46（可以過45的棒料） | ||||
| 9 | 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | ||
| 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | |||
| 10 | 絲杆軸承 | 25TAC62 | 德國FAG | 6隻 | ||
| 11 | 線軌 | HGH30CA760（Z軸最大行程：280mm) | 台灣上銀 | 2條 | ||
| 線軌 | HGH25CA700(X軸最大行程：850mm) | 台灣上銀 | 2條 | |||
| 12 | Y軸動力頭（機械部分） | 4側動力頭、4端動力頭 | 國產 | 1套 | ||
| 13 | 刀塔 | 8工位(可選10工位） | 台灣六鑫 | 1套 | （可選）台灣佳速 | |
| 14 | 回轉缸 | 眾義 | 台灣 | 1台 | 優先推薦 | |
| *** | 回轉缸 | 輇鑫、佳賀 | 台灣 | 可選項 | ||
| 15 | 防護罩 | 1套 | ||||
| 16 | 機架 | 焊接 | 1套 | 可選（鑄鉄加5000元） | ||
| 17 | 大罩 | 1套 | ||||
| 電器部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 係統 | 新代21TB | 台 灣 | 1台 | 新代五軸係統 | |
| 2 | 驅動器 | 日本安川 | 日本安川 | 2台 | ||
| 3 | 伺服電機(X/Z軸 電機) | 日本安川 X/Z 電機1.3kw | 日本安川 | 2台 | ||
| ** | 伺服電機(Y軸電機) | 日本安川0.75KW | 日本安川 | 1台 | ||
| 4 | 伺服主軸電機 | 日本安川電機4.4kw | 日本安川 | 1台 | 可選項 | |
| 5 | 液壓泵電機 | 群力0.75KW | 台 資 | 1台 | ||
| 6 | 電動潤滑泵 | HL2202-210X 、BBE2232 | 中日合資 | 1台 | (可選)二個選一個 | |
| 7 | 液壓變量泵 | 弋力VP-20(花鍵)、益聖VP-20 | 台灣原裝進口 | 1台 | (可選)二個選一個 | |
| 8 | 腳踏開關 | 1個 | ||||
| 附加配件 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 單刀架（長） | 1個 | ||||
| 2 | 單刀架（短） | 1個 | ||||
| 3 | 雙刀架（短） | 1個 | ||||
| 4 | 雙刀架（長） | 1個 | ||||
| 5 | 鑽孔刀架（中心鑽） | 2個 | ||||
| 6 | 鑽夾頭（延長杆） | 1套 | ||||
| 7 | 縮套(軸頭） | 1個 | ||||
| 8 | 嗦咀 | 2個 | ||||
| 9 | 拉杆 | 1條 | ||||
| 10 | 係統說明書 | 1本 | ||||
| 11 | 工具箱 | 附帶:六角匙9條.呆板：8-19：5把 | 1個 | |||
2）主要材料清單二 ：
| CK6146D-Y∠30斜床身車銑複合機(46刀塔+帶Y軸+4側動力頭+4端動力頭)—高端配置表(新代21TB、 X/Z 電機新代/邁信1.5kw） | ||||||
| 機械部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 床身 | HT250 | 鑄件 | 1台 | ||
| 2 | 底座 | HT250 | 鑄件 | 1套 | ||
| 3 | 大拖板 | HT250 | 鑄件 | 1塊 | ||
| 4 | 小拖板 | HT250 | 鑄件 | 1塊 | ||
| 5 | 主軸箱 | HT250 | 鑄件 | 1隻 | ||
| 6 | 主軸普森 | PC160套筒式（采用NSKP4軸承） | 台灣 | 1條 | 優先推薦 | |
| ** | 主軸健椿 | PC150套筒式A2-5（NSKP4軸承） | 台 灣 | 1條 | 可選項 | |
| ** | 主軸品江 | A2-5(台灣TPIP4軸承) | 台灣 | 可選項 | ||
| 7 | 主軸轉速 | 正常運行速度：3000轉/分（加工速度可達4000-4500轉/分，理論設計速度：6000轉/分 | ||||
| 8 | 主軸通孔 | φ56-拉杆通孔φ46（可以過45的棒料） | ||||
| 9 | 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | ||
| 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | |||
| 10 | 絲杆軸承 | 25TAC62 | 德國FAG | 6隻 | ||
| 11 | 線軌 | HGH30CA760（Z軸最大行程：280mm) | 台灣上銀 | 2條 | ||
| 線軌 | HGH25CA700(X軸最大行程：850mm) | 台灣上銀 | 2條 | |||
| 12 | Y軸動力頭（機械部分） | 4側動力頭、4端動力頭 | 國產 | 1套 | ||
| 13 | 刀塔 | 8工位(可選10工位） | 台灣六鑫 | 1套 | （可選）台灣佳速 | |
| 14 | 回轉缸 | 眾義 | 台灣 | 1台 | 優先推薦 | |
| *** | 回轉缸 | 輇鑫、佳賀 | 台灣 | 可選項 | ||
| 15 | 防護罩 | 1套 | ||||
| 16 | 機架 | 焊接 | 1套 | 可選（鑄鉄加5000元） | ||
| 17 | 大罩 | 1套 | ||||
| 電器部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 係統 | 新代21TB | 台 灣 | 1台 | 新代五軸係統 | |
| 2 | 驅動器 | 新代/邁信 | 台 灣 | 2台 | ||
| 3 | 伺服電機(X/Z軸 電機) | 新代/邁信 X/Z 電機1.5kw | 台 灣 | 2台 | ||
| ** | 伺服電機(Y軸電機) | 新代/邁信 電機1.0-1.5kw | 台 灣 | 2台 | ||
| 4 | 伺服主軸電機 | 新代5.5KW | 台 灣 | 1台 | ||
| 5 | 液壓泵電機 | 群力0.75KW | 台 資 | 1台 | ||
| 6 | 電動潤滑泵 | HL2202-210X 、BBE2232 | 中日合資 | 1台 | (可選)二個選一個 | |
| 7 | 液壓變量泵 | 弋力VP-20(花鍵)、益聖VP-20 | 台灣原裝進口 | 1台 | (可選)二個選一個 | |
| 8 | 腳踏開關 | 1個 | ||||
| 附加配件 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 單刀架（長） | 1個 | ||||
| 2 | 單刀架（短） | 1個 | ||||
| 3 | 雙刀架（短） | 1個 | ||||
| 4 | 雙刀架（長） | 1個 | ||||
| 5 | 鑽孔刀架（中心鑽） | 2個 | ||||
| 6 | 鑽夾頭（延長杆） | 1套 | ||||
| 7 | 縮套(軸頭） | 1個 | ||||
| 8 | 嗦咀 | 2個 | ||||
| 9 | 拉杆 | 1條 | ||||
| 10 | 係統說明書 | 1本 | ||||
| 11 | 工具箱 | 附帶:六角匙9條.呆板：8-19：5把 | 1個 | |||
3）主要材料清單三：
| CK6146D-Y∠30斜床身車銑複合機(46刀塔+帶Y軸+4側動力頭+4端動力頭)—高端配置表(寶元568五軸係統、 X/Z 電機邁信 1.5kw） | ||||||
| 機械部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 床身 | HT250 | 鑄件 | 1台 | ||
| 2 | 底座 | HT250 | 鑄件 | 1套 | ||
| 3 | 大拖板 | HT250 | 鑄件 | 1塊 | ||
| 4 | 小拖板 | HT250 | 鑄件 | 1塊 | ||
| 5 | 主軸箱 | HT250 | 鑄件 | 1隻 | ||
| 6 | 主軸普森 | PC160套筒式（采用NSKP4軸承） | 台灣 | 1條 | 優先推薦 | |
| ** | 主軸健椿 | PC150套筒式A2-5（NSKP4軸承） | 台 灣 | 1條 | 可選項 | |
| ** | 主軸品江 | A2-5(台灣TPIP4軸承) | 台灣 | 可選項 | ||
| 7 | 主軸轉速 | 正常運行速度：3000轉/分（加工速度可達4000-4500轉/分，理論設計速度：6000轉/分 | ||||
| 8 | 主軸通孔 | φ56-拉杆通孔φ46（可以過45的棒料） | ||||
| 9 | 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | ||
| 絲杆 | R32-10K3-558-736 | 台灣上銀 | 1條 | |||
| 10 | 絲杆軸承 | 25TAC62 | 德國FAG | 6隻 | ||
| 11 | 線軌 | HGH30CA760（Z軸最大行程：280mm) | 台灣上銀 | 2條 | ||
| 線軌 | HGH25CA700(X軸最大行程：850mm) | 台灣上銀 | 2條 | |||
| 12 | Y軸動力頭（機械部分） | 4側動力頭、4端動力頭 | 國產 | 1套 | ||
| 13 | 刀塔 | 8工位(可選10工位） | 台灣六鑫 | 1套 | （可選）台灣佳速 | |
| 14 | 回轉缸 | 眾義 | 台灣 | 1台 | 優先推薦 | |
| *** | 回轉缸 | 輇鑫、佳賀 | 台灣 | 可選項 | ||
| 15 | 防護罩 | 1套 | ||||
| 16 | 機架 | 焊接 | 1套 | 可選（鑄鉄加5000元） | ||
| 17 | 大罩 | 1套 | ||||
| 電器部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 係統 | 寶元568（五軸係統） | 台 灣 | 1台 | ||
| 2 | 驅動器 | 邁信 | 台 資 | 2台 | ||
| 3 | 伺服電機(X/Z軸 電機) | 邁信 X/Z 電機1.5kw | 台 資 | 2台 | ||
| ** | 伺服電機(Y軸電機) | 邁信 電機1.0kw | 台 資 | 1台 | ||
| 4 | 伺服主軸電機 | 超同步電機5.5kw | 北京 | 1台 | ||
| 5 | 液壓泵電機 | 群力0.75KW | 台 資 | 1台 | ||
| 6 | 電動潤滑泵 | HL2202-210X 、BBE2232 | 中日合資 | 1台 | (可選)二個選一個 | |
| 7 | 液壓變量泵 | 弋力VP-20(花鍵)、益聖VP-20 | 台灣原裝進口 | 1台 | (可選)二個選一個 | |
| 8 | 腳踏開關 | 1個 | ||||
| 附加配件 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 單刀架（長） | 1個 | ||||
| 2 | 單刀架（短） | 1個 | ||||
| 3 | 雙刀架（短） | 1個 | ||||
| 4 | 雙刀架（長） | 1個 | ||||
| 5 | 鑽孔刀架（中心鑽） | 2個 | ||||
| 6 | 鑽夾頭（延長杆） | 1套 | ||||
| 7 | 縮套(軸頭） | 1個 | ||||
| 8 | 嗦咀 | 2個 | ||||
| 9 | 拉杆 | 1條 | ||||
| 10 | 係統說明書 | 1本 | ||||
| 11 | 工具箱 | 附帶:六角匙9條.呆板：8-19：5把 | 1個 | |||
三、CK6146D-Y∠30斜床身車銑複合機(46刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置
機床結構特點
| 機床結構特點 Construction and feature of machine tool | |||
| ■ 適用於重負荷和連續切削，可保持長久的高精度和優質的表麵精糙度。 | |||
|
■ 高精度、高剛性、重負荷主軸。
|
|||
|
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大範圍自動無級調速，整支主軸由台灣普森專業主軸廠家生產。主軸軸承為前三後二排列,更能承受較強衝擊。主軸設計轉速可達8000rpm/min。
|
|||
| ■ 剛性好，操作、排屑方便。 | |||
|
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，並經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。
|
|||
|
■ 高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。絲杆兩端按加工中心兩頭預拉，剛性更高。
|
|||
|
兩軸傳動由伺服電機與精密滾珠絲杆通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑係統對直線導軌及滾珠絲杆強製潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。 |
|||
|
■ 液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置，噪間小、油溫低。
|
|||
|
■ 采用台灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
|
|||
|
■ 采用優美的全封閉防護罩，防水性能好。活動門開啟輕鬆自如。
|
|||
|

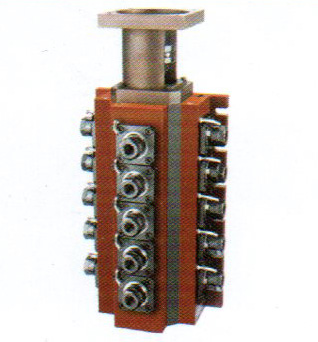

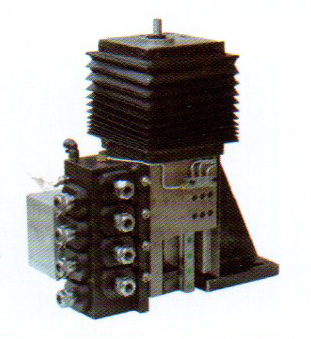

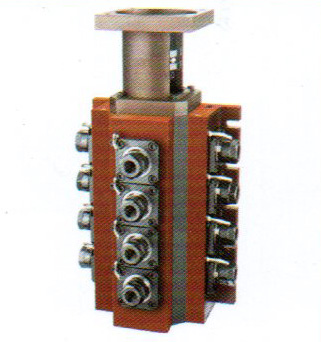

■ 控製係統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鑽、攻、銑功能。 （注意： 機種不同要求不同，可選不同的動力頭）
|
|||
|
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用台灣進口的大排量冷卻泵。
|
|||
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境(機種不同鑄件可選）。
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境
（注意：機種不同鑄件可選）。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境
（下圖為鑄件部分
分解圖）—僅供參考，裝配整機以實際工程圖紙為主
■ 操作係統：主要采用新代係統、寶元係統 為主（高端機種采用：三菱係統、法那科、西門子）
■ （選配）數控車床油浴送料機
